Устройство расчета угла ветра при бомбометании с горизонтального полета

Kap-The-Head придумал и сделал очень простой прибор для расчета угла ветра для установки бомбового прицела в Ил-2 при бомбометании с горизонтального полета. Я решил немного изменить дезайн.

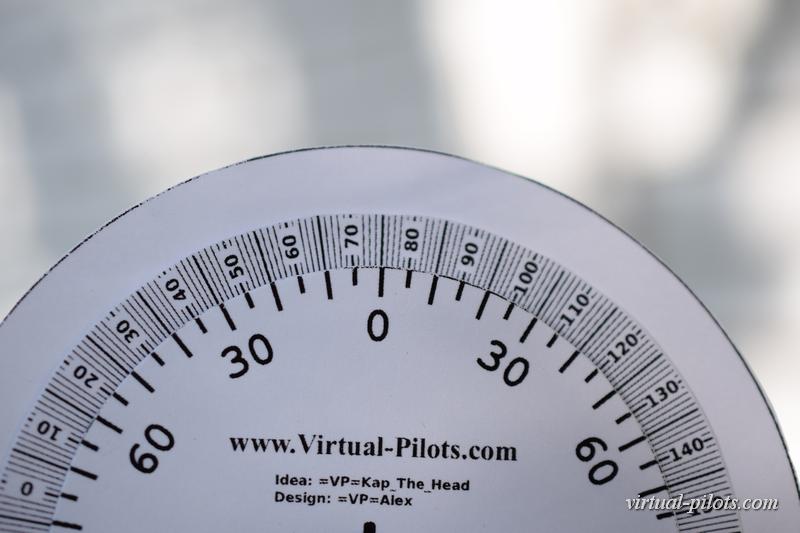

Итак, устройство очень простое, состоит из трех кругов, предварительно напечатанных на бумаге или картоне, вырезанных и насаженых на ось. Внизу вы можете скачать файл PDF, распечатайте его, вырежте круги и насадите их на какую-нибудь ось. Я наколол все три круга на значок.

Проведено тестирование прибора в двух полетах — прибор значительно облегчает расчет и экономит время. Более подробно: ЗДЕСЬ

Как пользоваться

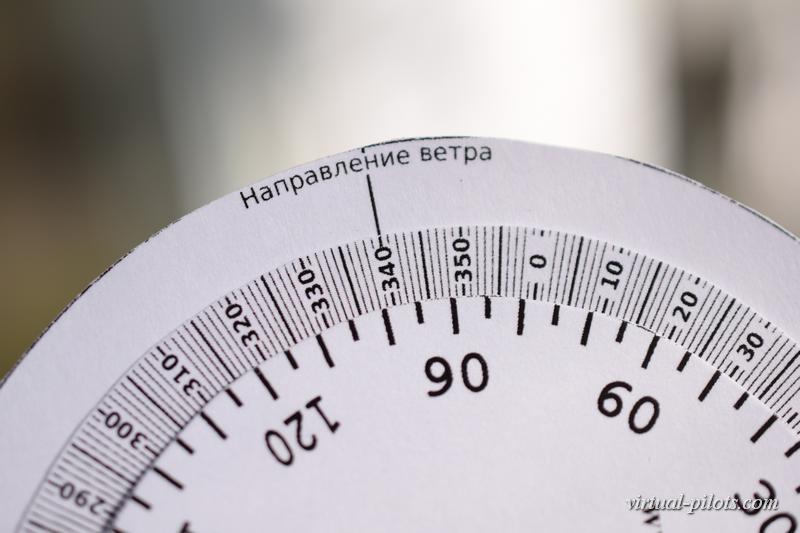

Сначала устанавливаем направление ветра. Внизу пример — ветер 340 градусов.

Удерживаем большой и средний круг пальцами, как удобно или как показано на фото снизу.

Устройство расчета угла ветра при бомбометании с горизонтального полета

Выставляем курс: совмещаем 0 (ноль) маленького круга с градусами на шкале среднего круга. На фото внизу курс установлен на 75 градусов.

Риска направления ветра, расположенная на внешнем круге указывает нам какой параметр надо выставить в прицеле. Пример: на фото внизу, риска указывает что надо установить 110 градусов (налево).

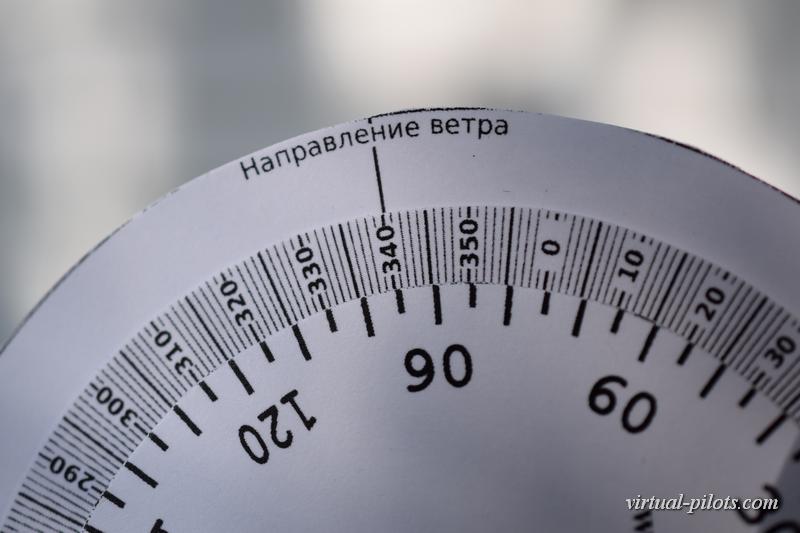

На фото внизу
1. Направление ветра установлено на 340 градусов
2. Курс полета установлен на 75 градусов (т.е. ноль маленького круга указывает на 75 градусов среднего круга).
3. Параметр угла ветра указывает на 95 градусов, ветер слева Что и заносим в прицел.

Ил-2 Битва за Сталинград

Этот прибор облегчает введение расчетов в прицел. Более того, при корректировке курса, удерживая внешний и средний круги (ветер не меняется), мы можем быстро корректировать направление полета.

Не забудьте что при каждой коррекции параметров, надо снова синхронизировать вертикальный вид прицела (там где иконка прицела) с видом прицела который смотрит вперед (там где иконка глаза).
